¿Puede usarse la misma TXV o EEV para R410A, R32 y R454B?

En la transición hacia refrigerantes de menor impacto sobre el cambio climático —especialmente R32 y R454B— muchos técnicos y distribuidores se preguntan si pueden seguir usando la misma válvula de expansión (TXV o EEV) que tradicionalmente empleaban con R410A. La respuesta corta es NO, y es fundamental comprender por qué.

Aunque estas válvulas se vean fisicamente iguales, compartan geometrías similares o aparentemente encajen en el sistema, su comportamiento interno depende de las propiedades termodinámicas de cada tipo de refrigerante.

 Utilizar una válvula no diseñada para el refrigerante correcto puede causar:

•  inestabilidad del sobrecalentamiento,
• menor eficiencia,
• fallas prematuras,
• riesgos de fraccionamiento (en el caso de mezclas zeotrópicas),
• pérdida de la garantía del fabricante del equipamiento.

A continuación, las verdaderas razones técnicas detrás de esta incompatibilidad.

 1. Cada refrigerante opera con presiones diferentes

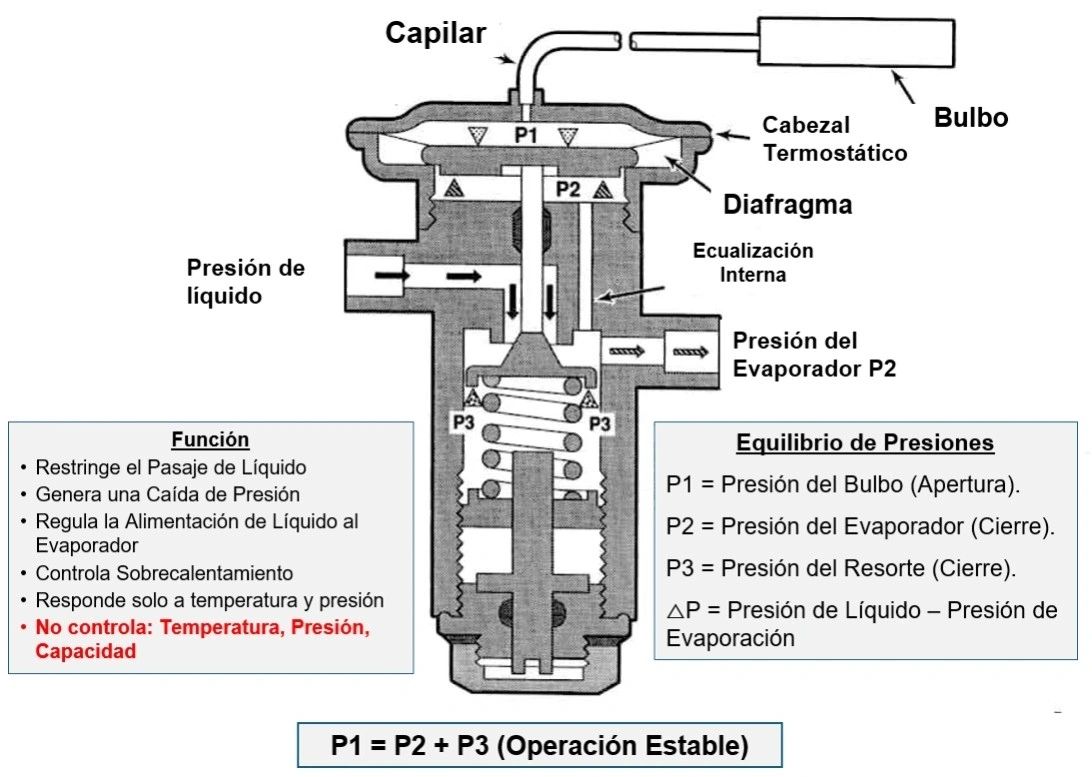

Las válvulas de expansión trabajan con la relación de tres presiones internas:
P1 (bulbo – apertura), P2 (evaporador – cierre) y P3 (resorte – cierre).

Estas presiones dependen del tipo de refrigerante. Por ejemplo:

• R410A opera a presiones elevadas y relativamente estables.
• R32 opera a presiones aún más altas y con un comportamiento termodinámico distinto.
• R454B opera a presiones más bajas que R410A, pero con glide y características propias de mezcla.

Una válvula calibrada para operar en un evaporador de R410A, no responderá igual con R32 o R454B. El resultado suele ser apertura incorrecta, flujo inadecuado y sobrecalentamiento inestable.

 2. El flujo másico requerido no es el mismo

 El diseño interno de la TXV (orificio, resorte y calibración) está calculado para un determinado flujo másico por unidad de capacidad (kg/hr por TR).

• R32 requiere menos flujo másico que el R410A para la misma capacidad, porque tiene mayor capacidad volumétrica.
• R454B requiere más flujo másico que R32 para la misma capacidad.
• R410A está entre ambos.

Si se usa una válvula incorrecta, el resultado resultará en uno de estos dos problemas:

• Falta de alimentación al evaporador → baja capacidad.
• Exceso de alimentación → retorno de líquido y riesgo para el compresor

3. El R454B es una mezcla zeotrópica

A diferencia del R32 (puro) y el R410A (cuasi-azeotrópico), el R454B tiene deslizamiento de temperatura (glide).

Esto implica:

• La temperatura del punto de rocío y la del punto de burbujeo no coinciden.
• El bulbo de la TXV no “lee” la misma temperatura que en un refrigerante puro.
• El control del sobrecalentamiento debe compensar ese deslizamiento.

Una TXV no diseñada para glide:

❌ interpreta mal el sobrecalentamiento,
❌ opera de manera inestable,
❌ sub-alimenta o sobre-alimenta el evaporador,
❌ puede verse afectada por el fraccionamiento (separación de componentes)

4. Las cargas internas del bulbo son específicas para cada refrigerante

 El bulbo contiene una carga interna que define cómo responde el diafragma de la válvula a la temperatura del vapor sobrecalentado. Esa carga es única para cada refrigerante porque depende de sus curvas de presión-temperatura.

Por eso:

• Una TXV diseñada para R410A no responde igual con R32.
• Una TXV diseñada para R32 no compensa adecuadamente el glide del R454B.
• Las válvulas “multi-refrigerante” sólo funcionan para mezclas con propiedades muy similares.

5. Las válvulas electrónicas (EEV) requieren mapas (firmwares) específicos

  En las EEV, la compatibilidad depende de:

• mapas de sobrecalentamiento,
• densidad,
• viscosidad,
• presión de saturación,
• curvas de presion-temperatura-entalpia,
• comportamiento dinámico del refrigerante.

Por eso los fabricantes desarrollan firmwares distintos para cada refrigerante. Cargar un refrigerante diferente al programado implica que la válvula no sabrá cuántos pasos abrir o cerrar para controlar adecuadamente el sobrecalentamiento.

6. La estabilidad del sobrecalentamiento no está garantizada si se intercambian TXVs o EEVs

El objetivo de una válvula de expansión es mantener un sobrecalentamiento estable, condición esencial para proteger el compresor y garantizar su rendimiento. Si se usa una válvula no diseñada para el refrigerante adecuado:

• el sobrecalentamiento sera inestable,
• la operación sera inestable (“hunting”),
• con una reducción de la eficiencia,
• y riesgo de retorno de líquido al compresor.

 En A2L —especialmente mezclas como R454B— esta estabilidad es aún más crítica por temas de seguridad y control.

Conclusión: Las válvulas no son universales.

Aunque externamente se vean iguales, las TXVs y EEVs están diseñadas para responder a las presiones, densidades, deslizamientos, flujos másicos y mapas termodinámicos propios de cada refrigerante.  Intentar usarlas indistintamente compromete el rendimiento, la seguridad y la vida útil del equipo.
