Como Diagnosticar Problemas en los Sistemas de Aire Acondicionado
En los sistemas residenciales y comerciales ligeros, la habilidad para diagnosticar de manera eficaz cualquier inconveniente mediante el análisis de presiones, temperaturas, sobrecalentamiento, subenfriamiento y consumo de corriente constituye una competencia esencial para el personal técnico especializado. En este artículo profundizamos en los fundamentos técnicos que hay detrás de cada diagnóstico.

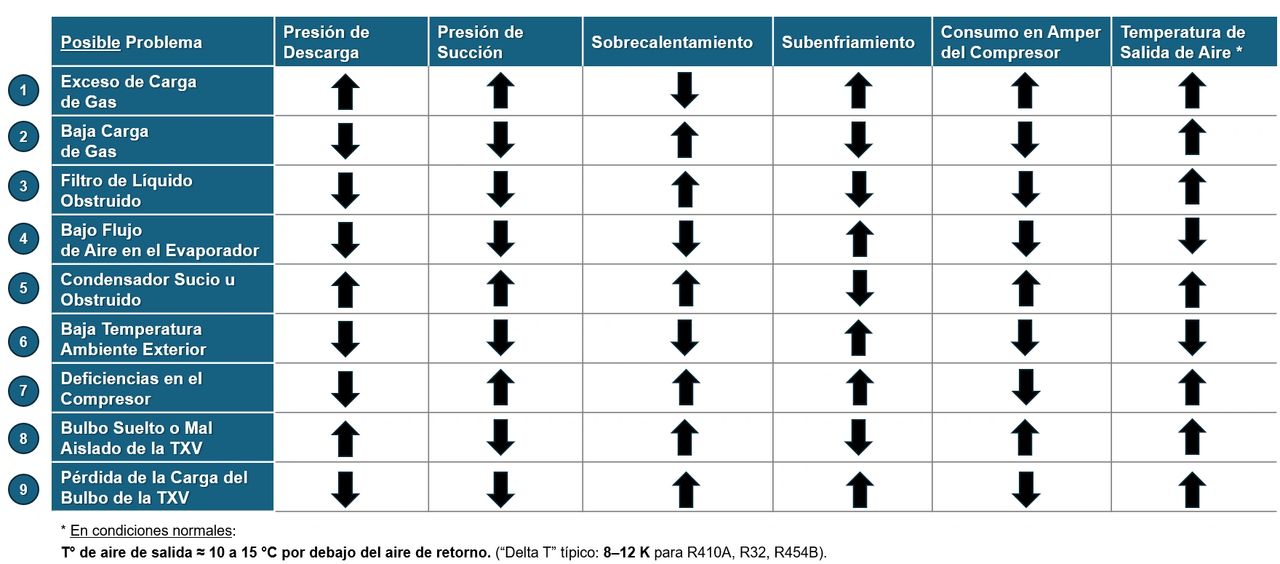

La imagen presentada ilustra de manera visual el comportamiento de algunos parámetros clave en un sistema con válvula de expansión termostática, operando en modo “frio”, ante nueve fallas comunes.
1. Exceso de Carga de Refrigerante
Síntoma clave: presión de descarga alta, subenfriamiento alto, alta temperatura de salida de aire.
¿Por qué ocurre?
Si hay un exceso de carga de gas refrigerante, el condensador se inunda en parte y pierde parte de su área efectiva para disipar calor. Como resultado, la presión de descarga aumenta y el sistema debe esforzarse más. La válvula de expansión termostática (TXV) suministra demasiado refrigerante, llenando el evaporador de líquido y reduciendo el sobrecalentamiento. A su vez, el compresor necesita consumir más corriente eléctrica para mover esa cantidad adicional de masa.
2. Baja Carga de Refrigerante
Síntoma clave: presiones bajas, sobrecalentamiento alto, subenfriamiento bajo, alta temperatura de salida de aire.
¿Por qué ocurre?
Con poco refrigerante, el evaporador se alimenta insuficientemente: solo una porción del serpentín evapora y el resto sobrecalienta el gas refrigerante antes de salir del evaporador. Esto dispara el valor del sobrecalentamiento y reduce drásticamente la transferencia de calor.
3. Filtro de Líquido Obstruido
Síntoma clave: presiones bajas, sobrecalentamiento alto, subenfriamiento bajo, alta temperatura de salida de aire.
¿Por qué ocurre?
La obstrucción genera una caída de presión en el filtro deshidratador, antes de la válvula de expansión, reduciendo el flujo másico. Un síntoma típico es la diferencia de temperatura entre la entrada y la salida del filtro. En algunos casos extremos, la restricción en el flujo puede hacer que el filtro se enfríe tanto que muestre signos de congelamiento.
4. Bajo Flujo de Aire en el Evaporador
Síntoma clave: presión de succión baja, sobrecalentamiento bajo, salida de aire demasiado frío.
¿Por qué ocurre?
Cuando el filtro de aire presenta un nivel significativo de suciedad o el ventilador interior se encuentra sucio, dañado o funcionando a baja velocidad, se reduce el caudal de aire de retorno que pasa por el evaporador. Esto puede generar un enfriamiento excesivo del aire en la descarga y conlleva el riesgo potencial de congelación en el serpentín.
5. Condensador Sucio u Obstruido
Síntoma clave: presión de descarga alta, subenfriamiento bajo, amperaje alto en el compresor.
¿Por qué ocurre?
La falta de rechazo de calor en el condensador eleva la presión de descarga y disminuye la capacidad del equipamiento.
6. Baja Temperatura Ambiente Exterior
Síntoma clave: descarga baja, succión baja, salida de aire más frío.
¿Por qué ocurre?
El condensador opera con mayor capacidad, aumentando el subenfriamiento, reduciendo las presiones y generando un diferencial de temperatura de evaporación mayor en el serpentín. Una situación como esta puede interpretarse como un comportamiento normal del sistema en dia frio.
7. Deficiencias en el Compresor
Síntoma clave: presión de succión alta + presión de descarga baja simultáneamente.
¿Por qué ocurre?
El compresor se ve impedido de mover el flujo refrigerante adecuado debido a alguna falla interna, generando una pérdida de la capacidad del equipo.
8. Bulbo Suelto o Mal Aislado de la TXV
Síntoma clave: sobrecalentamiento alto, presión de succión baja.
¿Por qué ocurre?
El bulbo sensa una temperatura más alta que la real sobre la tubería de succión. Como resultado, la TXV interpreta un sobrecalentamiento excesivo y se cierra. Esto provoca subalimentación del evaporador y capacidad reducida.
9. Pérdida de la Carga del Bulbo de la TXV
Síntoma clave: sobrecalentamiento muy alto, succión muy baja.
¿Por qué ocurre?
El bulbo pierde su presión interna y la TXV se cierra casi por completo, impidiendo el flujo de refrigerante a través del evaporador.
Conclusión
Comprender el fundamento que explica cada patrón de comportamiento, como resultado de la medición de los parámetros operativos del sistema, permite a los técnicos realizar diagnósticos de fallas con mayor rapidez y exactitud.
